Explosionen in Beutelfiltern und Staubsammlern: Ursachen und wie man sie verhindert

In Industrieanlagen, in denen Schüttstoffe verarbeitet werden, sind Staubabscheider eine entscheidende Ausrüstung , um Sicherheit und Betriebseffizienz zu gewährleisten. Sie stellen jedoch auch einen der Punkte mit dem höchsten Explosionsrisiko im Prozess dar.
Dies liegt daran, dass sie große Mengen feines Staubs in einer geschlossenen Umgebung in einer geschlossenen Umgebung konzentrieren, in der das Vorhandensein von Sauerstoff konstant ist. Unter diesen Bedingungen kann das Eindringen einer Zündquelle innerhalb von Millisekunden eine Explosion auslösen.
Zu verstehen, warum dies geschieht und wie man es verhindern kann, ist entscheidend für ein effektives Risikomanagement in Industrieanlagen.

Was ist ein Beutelfilter und wie funktioniert er?

Ein Beutelfilter ist ein System, das dazu entwickelt wurde, feste Partikel in Luftströmen aufzufangen, die während industrieller Prozesse wie Fräsen, pneumatischer Transport oder Materialhandhabung entstehen.
Sein Betrieb basiert auf einem einfachen Prinzip:

• Staubgefüllte Luft dringt in den Sammler ein.
• Es passiert Filterbeutel.
• Partikel bleiben auf der Oberfläche der Säcke zurück
• Saubere Luft wird evakuiert.
• Der angesammelte Staub wird freigesetzt und in einem Trichter gesammelt.

Hauptelemente des Systems

1. Schmutziger Lufteinlass: staubbeladene Luft gelangt in den Kollektor
2. Filterbeutel: Filterelemente, die Staubpartikel speichern
3. Reinigungssystem (Pulsstrahl): Ventile, die Druckluftimpulse abgeben, um die Beutel zu reinigen
4. Sammelbehälter: Bereich, in dem sich Staub abgetrennt von den Beuteln ansammelt
5. Verschmutzte Luftkammer: Bereich, in der die Luft langsamer wird und die Staubabscheidung beginnt
6. Clean Air Outlet – Auslass, bei dem saubere Luft aus dem Sammler entweicht wird
7. Entlasssystem: Drehventil oder ähnliches, das das Ablassen von angesammeltem Staub ermöglicht

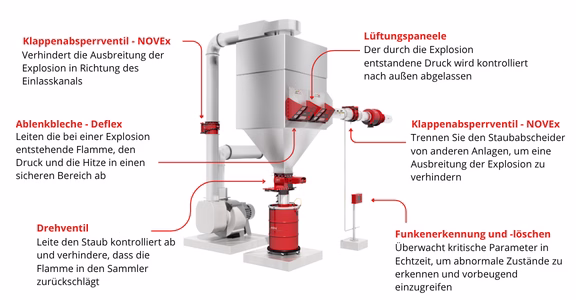

Für eine bessere Referenz auf die Teile eines Staubsammlers präsentieren wir folgendes Bild:

Obwohl ihre Funktion darin besteht, die Sauberkeit des Prozesses zu verbessern, konzentrieren diese Geräte feinen brennbaren Staub in der Suspension, was sie aus Sicherheitssicht zu einem kritischen Punkt macht.

Warum stellen Beutelfilter ein hohes Explosionsrisiko dar?

Staubsammler erfüllen mehrere Bedingungen, die die Explosivität fördern:

• Hohe Konzentration von brennbarem Staub.
• Kontinuierlich oder sehr häufig in der Luft getragener Staub
• Innenflächen mit Materialakkumulation.
• Dauerhafte Anwesenheit von Sauerstoff.
• Möglichkeit von Zündquellen (z. B. heiße Teilchen, mechanische Funken, statische Elektrizität)

Kritische Situationen

Es gibt Zeiten, in denen das Risiko deutlich steigt:

• Beutelreinigung (Pulsstrahl): erzeugt dichte Staubwolken.
• Das Abgeben des Materials in den Trichter: erzeugt suspendierte Partikel.
• Erzeugung von Zündquellen: aus dem Prozess.

Diese Bedingungen können eine Explosion im Inneren der Ausrüstung verursachen.

Gebräuchlichste Zündquellen in Staubsammlern

Eine Explosion tritt ohne Zündquelle nicht auf. Bei Staubsammlern sind diese meist mit dem Prozessvorgang selbst und/oder menschlichen Handlungen verbunden:

Glühpartikel

• Funken beim Schweißen oder Schneiden.
• Heiße Teilchen, die in früheren Prozessen entstanden sind.

Mechanische Ausfälle

• Reibung zwischen den Komponenten.
• Aufprall von Metallpartikeln.
• Lagerausfälle. (Ventilator und/oder Drehmotor)

Statische Elektrizität

• Ansammlung elektrostatischer Ladungen
• Fehlende Erdung oder Gleichberechtigung

Elektrische Fehler

• Nicht zertifizierte Ausrüstung
• Überhitzung
• Kurzschlüsse

Was passiert, wenn es zu einer Explosion des Beutelfilters kommt?

Eine Staubexplosion entwickelt sich extrem schnell, wenn die richtigen Bedingungen gegeben sind, ist die Abfolge einer Explosion schnell und heftig:

1. Eine Zündquelle tritt in das System ein oder wird dort erzeugt
2. Die Wolke aus schwebendem Staub entzündet sich
3. Die Verbrennung breitet sich mit hoher Geschwindigkeit aus
4. Ein plötzlicher Druckanstieg tritt auf

Auswirkungen auf die Installation

• Strukturelle Schäden an der Mannigfaltigkeit
• Auswurf von Teilen und Material
• Ausbreitung zu Kanälen und angeschlossenen Geräten
• Mögliche Sekundärexplosionen in anderen Bereichen

Solche Ereignisse machen deutlich, dass eine Explosion in einem Staubsammler kein Einzelfall ist, sondern ein Phänomen, das sich schnell eskalieren und die gesamte Anlage gefährden kann. Die Geschwindigkeit, mit der es entwickelt wird, zusammen mit seiner Fähigkeit, sich auf andere Geräte auszubreiten und sekundäre Explosionen zu erzeugen, macht diese Systeme zu kritischen Punkten innerhalb der Anlage.

Daher ist es wichtig, Risiken durch geeignetes Design, Kontrolle der Zündquellen und die Umsetzung von Schutzmaßnahmen vorherzusehen, die sowohl das Auftreten als auch die Auswirkungen einer möglichen Explosion begrenzen, anstatt auf Schäden zu reagieren.

Wie schützt man Staubsammler vor Explosionen?

Die Sicherheitsstrategie muss auf drei grundlegenden Säulen basieren:

Prävention

Handeln Sie auf die Ursachen des Risikos:

• Funkendetektionssysteme
• Industrielle Reinigung
• Zündquellensteuerung
• Vorbeugende Wartungsprogramme

Schutz

Reduzieren Sie die Auswirkungen einer Explosion:

• Explosionsbelüftung und flammenlose Belüftung (Innenräume)
• Unterdrückungssysteme

Explosionsisolation

Verhindert die Ausbreitung auf andere Geräte:

• Absperrventile
• Chemische Barrieren

Die Bekämpfung des Explosionsrisikos in Staubabscheidern erfordert das Verständnis, dass keine einzelne Maßnahme ausreicht. Prävention verringert die Wahrscheinlichkeit einer Zündung, Schutz begrenzt die Folgen, falls das Ereignis eintritt, und die Isolation verhindert, dass sich seine Auswirkungen auf andere Geräte oder Bereiche der Anlage ausbreiten.
Die wahre Wirksamkeit liegt darin, diese drei Phasen in einen einzigen Aktionsplan zu integrieren, der entsprechend den spezifischen Bedingungen des Prozesses gestaltet ist. Nur auf diese Weise ist es möglich, von einer reaktiven Strategie zu einem umfassenden Ansatz überzugehen, der das Risiko von seinem Ursprung bis zu seinen möglichen Folgen steuert.

Die Bedeutung der Analyse des Explosionsrisikos in jeder Einrichtung

Das Explosionsrisiko in industriellen Systemen mit brennbarem Staub ist nicht einheitlich und kann nicht allgemein bewertet werden. Jede Anlage hat spezielle Bedingungen, die direkt die Zündwahrscheinlichkeit und die Schwere einer möglichen Explosion beeinflussen.

Schlüsselvariablen

• Natur des Staubs
• Partikelgröße
• Konzentration in der Luft
• Prozessbedingungen
• Ausrüstungsstandort

Jeder dieser Faktoren hat einen direkten Einfluss auf kritische Parameter wie die Leichtigkeit der Zündung, die Geschwindigkeit der Flammenausbreitung und den während einer Explosion erzeugten Druck. Beispielsweise sind feinere und trockenere Pulver tendenziell reaktiver, während bestimmte Gerätekonfigurationen die Ansammlung oder Dispersion des Materials begünstigen können.
Darüber hinaus können betriebliche Aspekte wie Produktionsänderungen, Rohstoffschwankungen oder Ausrüstungsmodifikationen die anfänglichen Designbedingungen erheblich beeinflussen und Risikoszenarien erzeugen, die nicht vorgesehen waren.
Daher ist es unerlässlich, jede Installation einzeln zu bewerten und sowohl das Design als auch den tatsächlichen Betrieb des Prozesses zu berücksichtigen. Diese Analyse ermöglicht es, kritische Punkte zu identifizieren, die Klassifizierung der Bereiche zu validieren und wirklich wirksame Präventions-, Schutz- und Isolationsmaßnahmen zu definieren.

In diesem Zusammenhang ist die Unterstützung von Spezialisten entscheidend, um Analysen in konkrete Lösungen umzuwandeln. Bei Adix Ingeniería konzentrieren wir uns genau auf diese Art von Herausforderung und unterstützen die Branche durch Explosionsrisikoanalysen, technische Entwicklung von Schutzsystemen und die Anpassung von Anlagen an Vorschriften wie ATEX.
Dieser umfassende Ansatz ermöglicht nicht nur die Einhaltung regulatorischer Anforderungen, sondern auch die Implementierung technischer Lösungen, die auf die realen Bedingungen jedes Prozesses abgestimmt sind, wodurch das Sicherheitsniveau und die Betriebssicherheit erheblich gesteigert werden.

Fazit

Filterfilter und Staubsammler sind für die Emissionskontrolle in der Industrie unerlässlich, stellen aber auch einen der wichtigsten Sicherheitsaspekte bei der Handhabung brennbarer Staube dar. Sein Betrieb beinhaltet die konstante Konzentration feines Materials in Suspension, was unter bestimmten Bedingungen zu hochexplosiven Situationen führen kann.
Das Explosionsrisiko hängt nicht ausschließlich von der Anlage selbst ab, sondern davon, wie sie betrieben, gewartet und in den gesamten Prozess integriert wird. Faktoren wie das Vorhandensein von Zündquellen, Betriebsbedingungen, der Zustand der Komponenten und die Verbindung mit anderen Geräten spielen eine entscheidende Rolle für das tatsächliche Risikoniveau der Installation.
Daher sollte die Umsetzung angemessener Präventions-, Schutz- und Isolationsmaßnahmen nicht als eigenständige Maßnahmen verstanden werden, sondern als Teil einer umfassenden Sicherheitsstrategie. Eine gründliche technische Analyse ermöglicht es uns, spezifische Schwachstellen zu identifizieren, Lösungen zu definieren, die an jeden Prozess angepasst sind, und sicherzustellen, dass alle Schutzebenen koordiniert funktionieren.
Nur unter diesem Ansatz ist es nicht nur möglich, die Wahrscheinlichkeit einer Explosion zu minimieren, sondern auch deren Folgen zu begrenzen und einen wirklich sicheren, zuverlässigen Betrieb im Einklang mit den geltenden regulatorischen Standards zu garantieren.
